1、系統概述

地震波入侵探測系統用于在磚墻或其它種類的實體墻以及淺層地表構建入侵探測系統，系統由震動入侵探測器、探測主機及報警數據融合處理軟件三部分構成。震動入侵探測器采用高精度地震波傳感器，可采集由攀爬、敲擊、目標快速移動、挖掘等行為產生的微弱震動信號，單個探頭有效探測距離為5~25米。振動信號通過485總線及以太網絡傳輸到后臺軟件，完成數據融合處理并輸出入侵報警信號。

2、主要特點

l 探測精度高，可采集墻體或地表發生的微弱信號

l 新型模式識別算法，提高入侵識別準確率

l 防護等級高，不受天氣及地理因素影響

l 硬件設備自動巡檢及故障指示

l 施工安裝方便快捷

l 靈敏度單個或批量調節

3、探測和定位的原理

將探測器安裝在磚墻上或淺埋入地表土層下，探測器之間的探測范圍交互重疊，形成一段封閉或半入侵探測區域。當目標進入移動探測場并產生攀爬等入侵行為時，探測器接收到目標引起的沿墻體表面或地表傳播的微弱地震波信號，將其通過網絡傳輸給后端分析軟件。軟件算法對相鄰一組探測器上報的震動信號進行綜合性分析和算法處理，產生報警并顯示入侵目標所在位置。

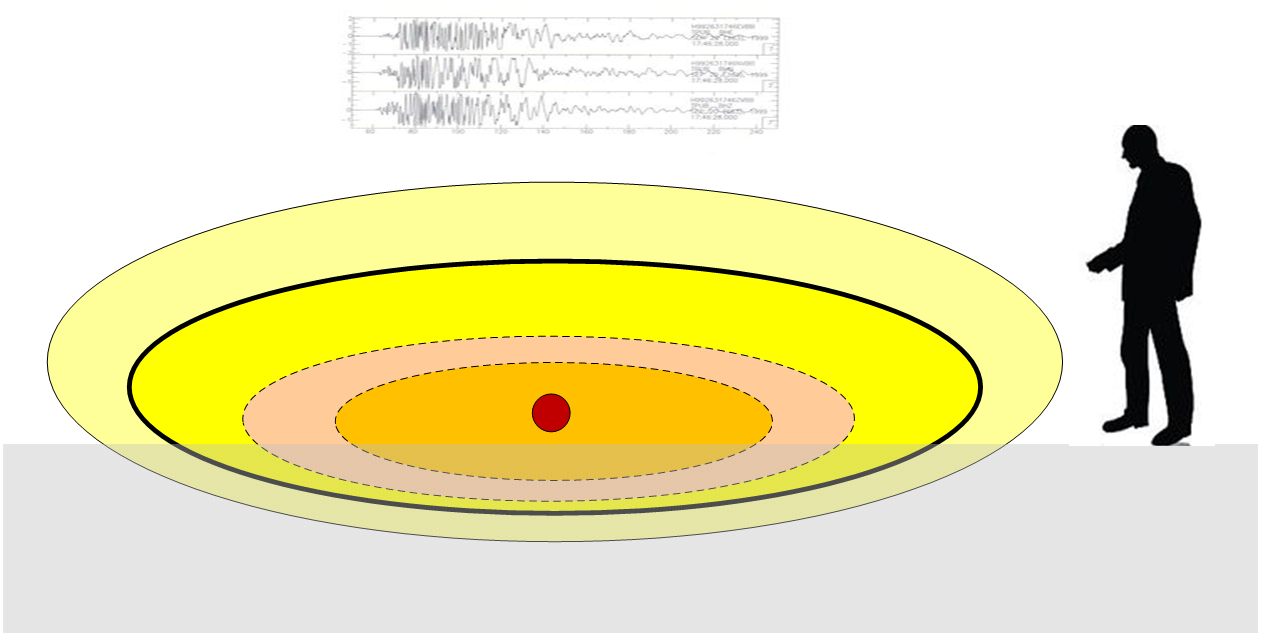

（探測原理圖）

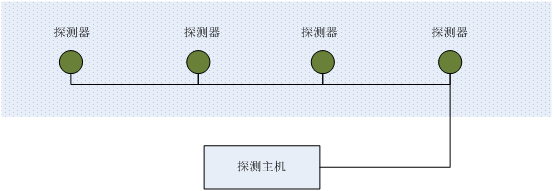

4、系統典型配置圖

（地埋型安裝方式）

5、系統組件與規格參數

5.1、智能入侵探測器（地埋型）VDS-210-e 安裝方式：淺埋入地表土層下 探測器類型：地震波探頭傳感器 數據通信：RS485 探測距離：3~6米 工作溫度：-40℃~+85℃ 工作電壓：12VDC 工作電流：20mA 工作濕度：95%無凝露 外殼材質：鋁制 防水等級：IP68

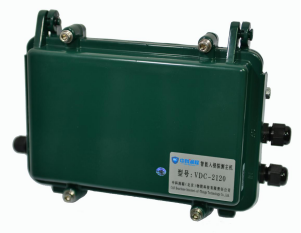

5.2、智能入侵探測主機VDC-2120 支持智能入侵探測器類型： 安裝方式：壁掛 數據通信：RS485 工作溫度：-40℃~+85℃ 工作電壓：24VDC 工作電流：400mA 工作濕度：95%無凝露 防護等級：IP68 防浪涌/防雷級別：≧ 7.5KV 設備尺寸：285x195x65mm

6、系統軟件組成：BD9600智能周界防入侵系統V1.0
