通用視頻插件技術說明

1、方案概述

視頻監控是各類安防應用的核心功能，存在多種實現方式。最初多采用廠家提供的SDK實現視頻的集成，包括實時預覽、云臺操作、歷史視頻回放、視頻上墻等功能，此種集成方式多用于C/S系統架構。如果系統為B/S架構，需要在瀏覽上下載并安裝視頻廠家提供的插件。兩種技術架構均高度依賴于視頻廠商，其優點是視頻穩定流暢，操作響應速度快；確定是需要大量的定制化開發任務，有時還會遇到開發語言方面的限制。基于上述情況，針對目前流行的B/S架構，本方案提供了一種通用的視頻插件實現技術，其特點是既保持了傳統SDK集成方式響應速度快、運行穩定、不受開發和運行環境限制的優點，同時又因?yàn)椴捎梅植际浇M件實現技術，從而具備良好的擴展性和靈活性。

2、技術架構說明

通用視頻插件由視頻OCX和后臺服務兩部分組成。OCX內嵌于網頁內，其功能是提供視頻單元網格，并通過與網頁交互實現在網格上播放視頻碼流。后臺服務是一個常駐進程，與瀏覽器位于同一個工作站上，通過本地WebSocket與網頁javascript通信，實現視頻預覽、云臺控制、視頻回放等功能。OCX僅負責展示和事件交互，而具體的視頻功能都是在后臺服務上實現的，可以使用視頻廠商提供的SDK實現上述功能，或者通過國標、ONVIF等標準協議方式接入；既可以對接IPC、NVR等設備，也可以對接視頻管理平臺軟件。

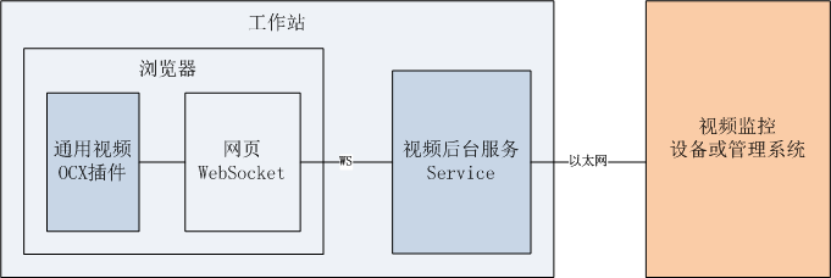

（圖-1、系統架構圖）

3、應用環境說明

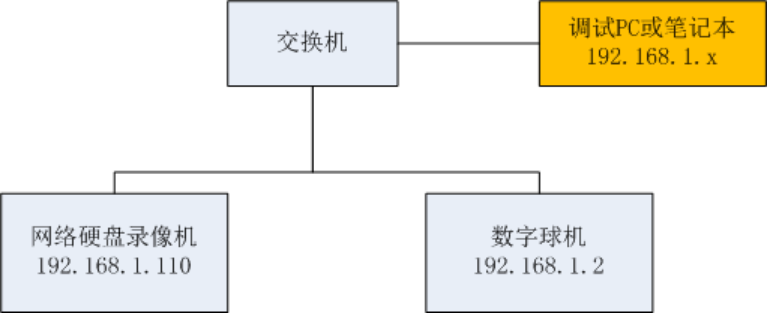

（圖-2、應用環境結構圖）

以上面的應用環境為例說明通用視頻插件的使用方法。OCX插件在調試設備上注冊，視頻服務也部署在調試設備上。調試設備和視頻設備（球機和NVR）通過交換機相連。在調試設備上運行測試Demo網頁HTML，測試視頻相關的各項功能。

4、運行效果

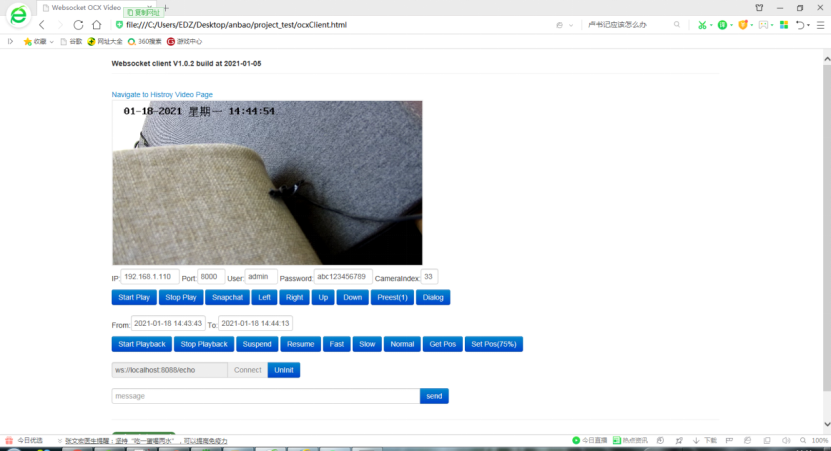

（圖-3、視頻播放效果圖）

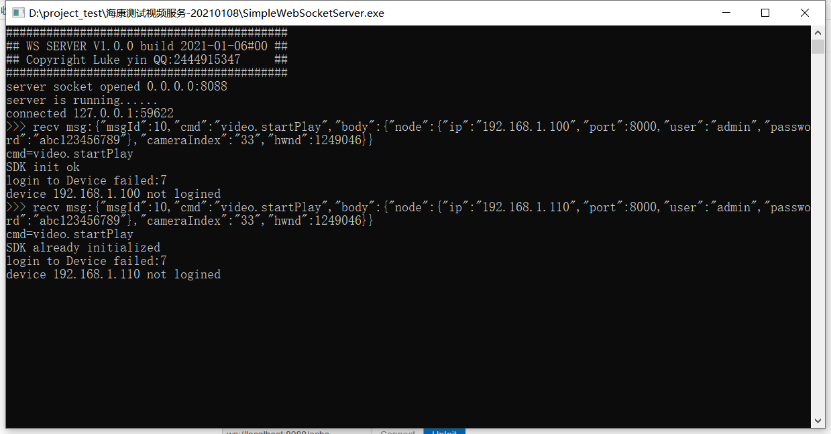

（圖-4、后臺服務運行效果圖）

5、系統功能

1） 注冊登錄與登出

2） 實時視頻預覽

3） 云臺操作

4） 預置位操作

5） 歷史視頻回放

6） 本地抓圖

7） 本地錄像下載

8） 視頻上墻

9） 視頻輪播

6、運行環境要求

1）操作系統：Windows10及以上，32或64位

2）瀏覽器：IE或兼容

3）硬件參數：8G及以上內存、4核及以上CPU

7、產品技術特征

1） 響應速度快，低延遲

2） 運行穩定性高

3） 擴展性好，不收開發語言限制

4） 開發成本低

5） 快速上手

6） 支持主流視頻品牌
